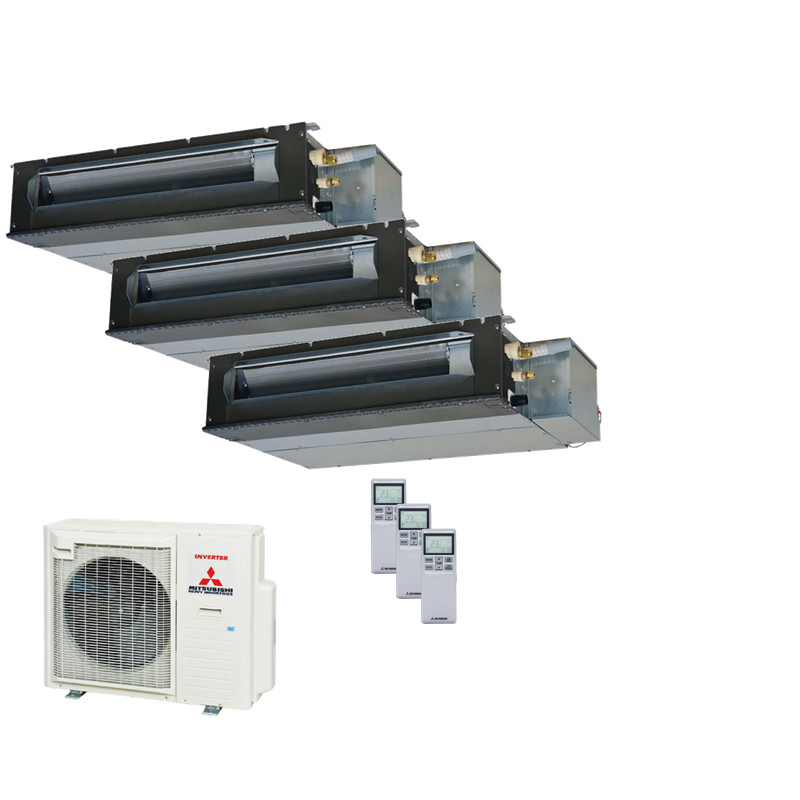

Mitsubishi Heavy Set 3 x Kanalgeräte 2,5/5,0kW - 2 x SRR25ZS-W + SRR50ZS-W + SCM71ZS-W R32
inkl. MwSt. zzgl. Versandkosten
Lieferzeit ca. 12-14 Werktage
- Artikel-Nr.: 18678
- Mitsubishi Heavy SCM71ZS-W 7,1 kW Multi-Split Aussengerät für 2 - 4 Innengeräte | R32
- Energieeffizienz Heizen:
- Energieeffizienz Kühlen:
- Kühlungsart: Luftkühlung/Luftheizung
- Mitsubishi Heavy Kanalgerät 2,5 kW - SRR25ZS-W R32
- Heizleistung (KW): 3,4
- Kühlleistung (KW): 2,5
- Mitsubishi Heavy Kanalgerät 5,0 kW - SRR50ZS-W (nur Multisplit) R32
- Heizleistung (KW): 5,8 (1,0~6,1)
- Kühlleistung (KW): 5,0 (1,7~5,3)
Nach der Klimaschutzverordnung 303/2008 müssen Split-Klimaanlagen von einem zertifizierten Fachbetrieb montiert bzw. in Betrieb genommen werden.
Im Lieferumfang von Split-Anlagen sind keine Kältemittel-/Kondensatleitungen enthalten.
Passende Geräte- und Montageartikel finden Sie, von uns zusammengestellt, unterhalb der Beschreibung in der Rubrik Zubehör.
Zu unseren Dienstleistungen »
Mitsubishi Heavy Klimaanlagen Set für 3 Räume mit je 25 | 25 | 50 m²
Innengeräte Mitsubishi Heavy Kanalgerät 2 x SRR25ZS-W | SRR50ZS-W | 2.5 kW | 2.5 kW | 5.0 kW
Das Innengerät ist ein anschluss- und betriebsbereites Klimagerät zum Kühlen und Heizen für die Montage in einer abgehängten Zwischendecke, inkl. Infrarotfernbedienung.
Geräteaufbau
Ein leise laufender DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über einen integrierten, regenerierbaren Filter von unten an. Der Austritt der konditionierten Luft erfolgt nach vorn. Das Kanalgerät ist anschließbar an Außengeräte mit dem umweltfreundlichen Kältemittel R32.
Steuerung und Regelung
Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. Das Gerät verfügt über einen speziellen Betrieb zur Entfeuchtung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt. Eine Wiedereinschaltautomatik nach Spannungsausfall ist serienmäßig verfügbar.
Die Bedienung erfolgt über die im Standard enthaltene Infrarotfernbedienung, die über einen ON/OFF-Timer verfügt. Die Betriebsarten Kühlen/Entfeuchten/Heizen/Auto, Eco und Hi-Power, Solltemperatur und Lüfterstufe können programmiert werden. Um schnell die gewünschten Raumtemperaturen zu erreichen, aktiviert die Hi-Power-Funktion einen 15-minütigen kontinuierlichen Betrieb mit Maximalleistung. Die Eco-Funktion erzielt dagegen einen besonders sparsamen Betrieb. Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen. Die Steuerung des Gerätes kann alternativ über eine optionale Kabelfernbedienung erfolgen.
Besondere Merkmale
- Ansaug von unten und Ausblas horizontal
- Rückluft-Ansaug von hinten optional
- Sehr flaches Design für geringe Deckenhöhen
- Schnellheizfunktion
- Wiedereinschaltung nach Spannungsausfall
- Selbstdiagnosesystem
- Anschließbar an R32 Außengeräte
Außengerät Mitsubishi Heavy SCM71ZS-W | 7.1 kW | 8.6 kW
Das Gehäuse ist selbsttragend und besteht aus einem stabilen verzinkten Grundrahmen und leicht zu entfernenden einbrennlackierten Paneelen. Die Teile und Bleche sind mit Edelstahlschrauben verbunden. Ein leistungsgeregelter Twin-Rollkolben-Verdichter passt seine Drehzahl der geforderten Leistung an. Der hocheffiziente und extrem leise laufende DC-Inverter-Kompressor ist auf Schwingungsdämpfern gelagert sowie vor Überhitzung und Taktung geschützt.
Der Kältekreislauf besteht neben dem Verdichter u. a. aus folgenden Komponenten: 4-Wege-Umschaltventil, Verflüssiger aus Kupferrohr mit aufgepressten Aluminiumlamellen, elektronische Expansionsventile je Innengerät, Kapillare, Flüssigkeitsabscheider, Filter, Absperrventile, Schraderventile und Temperaturfühler. Die Anlage verfügt über eine automatische Abtaufunktion im Wärmepumpenbetrieb.
Normen, Richtlinien und Zertifikate
- Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
- Das Gerät ist CE zertifiziert.
- Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.
- Das Gerät ist durch Eurovent zertifiziert.
- Das Gerät erfüllt die Anforderungen der EU Ecodesign-Richtlinie.
Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
(15955|15965|15968)
| Abmessungen Außengerät | mm | H x B x T: | 750 x 953 x 340 |
| Absicherung: | 16 A |
| Anschließbare Innengeräte: | 4 |
| Betriebsstrom | Anlaufstrom | Kühlen | Heizen | A: | 6,2/7,8/5,0 |
| Einsatzbereich Heizen: | -15 bis +24 (°C) |
| Einsatzbereich Kühlen: | -15 bis +46 (°C) |
| Energiebedarf pro Jahr Heizen in KWh. (bezogen auf 1.400 Betriebsstunden): | 2038 |
| Energiebedarf pro Jahr Kühlen in KWh. (bezogen auf 350 Betriebsstunden): | 300 |
| Energieeffizienz Heizen: | |
| Energieeffizienz Kühlen: | |
| Gewicht Außengerät in kg: | 61,0 |
| Heizleistung (min.~max.) in KW: | 8,6 (1,1 - 9,4) |
| Kabel Einspeisung min.: | 3 x 1,5 mm² |
| Kabelverbindung zwischen Innengerät und Außengerät: | 4 x 1,5 mm² |
| Kältemittel GWP-Wert: | R32: 675 |
| Kältemittel Höhendifferenz Außengerät-Innengerät max. in Meter: | 20 |
| Kältemittel Typ: | R32 |
| Kältemitteleinspritzung: | Elektrisches-Expansionsventil im Außengerät |
| Kältemittelleitung Länge zwischen Innen- Außengerät max. in Meter: | 25 |
| Kältemittelmenge (vorgefüllt) in Kg: | 2,55 |
| Kältemittelnachfüllmenge zusätzlich je weiteren Meter in Gramm: | 20 |
| Kältemittelverteiler notwendig: | Nein |
| Kältemittelvorfüllung für Leitungslänge in Meter : | 30 |
| Kältetechnischer Anschluss Flüssigkeitsleitung: | 4 x 1/4" (6,35 mm) |
| Kältetechnischer Anschluss Sauggasleitung: | 4 x 3/8" (9,52 mm) |
| Kühlleistung (min.~max.) in KW: | 7,1 (1,8-8,8) |
| Kühlungsart: | Luftkühlung/Luftheizung |
| Leistungsaufnahme Heizen (min.~max.) in KW: | 1,75 (0,35 - 3,0) |
| Leistungsaufnahme Kühlen (min.~max.) in KW: | 1,42 (0,48 - 2,75) |
| Luftvolumenstrom Aussengerät | Kühlen | Heizen | m³/h: | 3000/3360 |
| Max. Anschlußleistung Innengeräte in kW : | 12,5 KW |
| Max. Leitungslänge Gesamtsystem in Meter: | 70 |
| Maximale Leistung Auslegung Innengeräte in kW: | 12,5 |
| Schalldruckpegel Aussengerät Kühlen/Heizen dB(A): | 50/54 (Silent Modus: 45/50) |
| Schallleistungspegel Aussengerät Kühlen/Heizen dB(A): | 63/67 |
| SCOP | Heizen: | 4,6 |
| SEER | Kühlen: | 8,3 |
| Spannungseinspeisung: | am Außengerät |
| Spannungsversorgung Aussengerät: | 220-240 V / 1Ph / 50Hz, N, PE |
| Wärmeisolierung, dampfdiffusionsdicht: | alle Leitungen |
| Abmessungen Innengerät | mm | H x B x T: | 200 x 750 x 500 |
| Ausführung Inneneinheit: | Kanalgerät |
| Empfohlene Raumgröße: | 25 |
| Externe statische Pressung min~max in Pa: | 35 |
| Fernbedienung inklusive: | Ja |
| Fernbedienung Typ: | Infrarot-FB | Optional Kabelfernbedienung |
| Gerätetyp: | Heizen/Kühlen/Entfeuchten/Luftreinigung |
| Gewicht Innengerät in kg: | 20,5 |
| Heizleistung (KW): | 3,4 |
| Innengerät für Anwendung: | Mono + Multi Split |
| Kabelverbindung zwischen Innengerät und Außengerät: | 4 x 1,5 mm² |
| Kältemittel GWP-Wert: | R32: 675 |
| Kältemittel Typ: | R32 |
| Kältemitteleinspritzung: | Expansionsventile + Kapillare im Außengeräte |
| Kältetechnischer Anschluss Flüssigkeitsleitung: | 1 x 1/4" (6,35 mm) |
| Kältetechnischer Anschluss Sauggasleitung: | 1 x 3/8" (9,52 mm) |
| Kanalanschluss Druckseite (H x B x T): | 99 mm x 660 mm x 30 mm |
| Kanalanschluss Saugseite (H x B x T): | 160 mm x 660 mm x 30 mm |
| Kondensatleitung Durchmesser in mm: | 25 |
| Kondensatpumpe intern: | Ja |
| Kondensatpumpe, Förderhöhe ab Geräteunterkante: | 600 mm |
| Kühlleistung (KW): | 2,5 |
| Kühlungsart: | Luftkühlung/Luftheizung |
| Luftfilter: | Langzeitfilter |
| Luftvolumenstrom je Stufe in m³/h: | 270/390/480/570 |
| Schalldruckpegel je Stufe in dB(A): | 21/26/28/31 |
| Schallleistungspegel Innengerät Kühlen/Heizen (dB(A)): | 56/59 |
| Spannungseinspeisung: | am Außengerät |
| Spannungversorgung Innengerät: | 220-240 V / 1Ph / 50Hz, N, PE |
| Wärmeisolierung, dampfdiffusionsdicht: | alle Leitungen |
| WiFi/WLAN Funktion: | Optional |
| Abmessungen Innengerät | mm | H x B x T: | 200 x 950 x 500 |
| Ausführung Inneneinheit: | Kanalgerät |
| Empfohlene Raumgröße: | 50 |
| Externe statische Pressung min~max in Pa: | 50 |
| Fernbedienung inklusive: | Ja |
| Fernbedienung Typ: | Infrarot-FB | Optional Kabelfernbedienung |
| Gerätetyp: | Heizen/Kühlen/Entfeuchten/Luftreinigung |
| Gewicht Innengerät in kg: | 24,0 |
| Heizleistung (KW): | 5,8 (1,0~6,1) |
| Innengerät für Anwendung: | Nur Multi Split |
| Kabelverbindung zwischen Innengerät und Außengerät: | 4 x 1,5 mm² |
| Kältemittel GWP-Wert: | R32: 675 |
| Kältemittel Typ: | R32 |
| Kältemitteleinspritzung: | Expansionsventile + Kapillare im Außengeräte |
| Kältetechnischer Anschluss Flüssigkeitsleitung: | 1 x 1/4" (6,35 mm) |
| Kältetechnischer Anschluss Sauggasleitung: | 1 x 1/2" (12,7 mm) |
| Kanalanschluss Druckseite (H x B x T): | 99 mm x 660 mm x 30 mm |
| Kanalanschluss Saugseite (H x B x T): | 160 mm x 660 mm x 30 mm |
| Kondensatleitung Durchmesser in mm: | 25 |
| Kondensatpumpe intern: | Ja |
| Kondensatpumpe, Förderhöhe ab Geräteunterkante: | 600 mm |
| Kühlleistung (KW): | 5,0 (1,7~5,3) |
| Kühlungsart: | Luftkühlung/Luftheizung |
| Luftfilter: | Langzeitfilter |
| Luftvolumenstrom Heizen in m³/h: | 510/660/750/840 |
| Luftvolumenstrom Kühlen in m³/h: | 450/600/660/810 |
| Schalldruckpegel Innengerät Heizen in dB(A): | 28/33/36/38 |
| Schalldruckpegel Innengerät Kühlen in dB(A): | 25/30/33/35 |
| Schallleistungspegel Innengerät Kühlen/Heizen (dB(A)): | 59/61 |
| Spannungseinspeisung: | am Außengerät |
| Spannungversorgung Innengerät: | 220-240 V / 1Ph / 50Hz, N, PE |
| Wärmeisolierung, dampfdiffusionsdicht: | alle Leitungen |
| WiFi/WLAN Funktion: | Optional |
