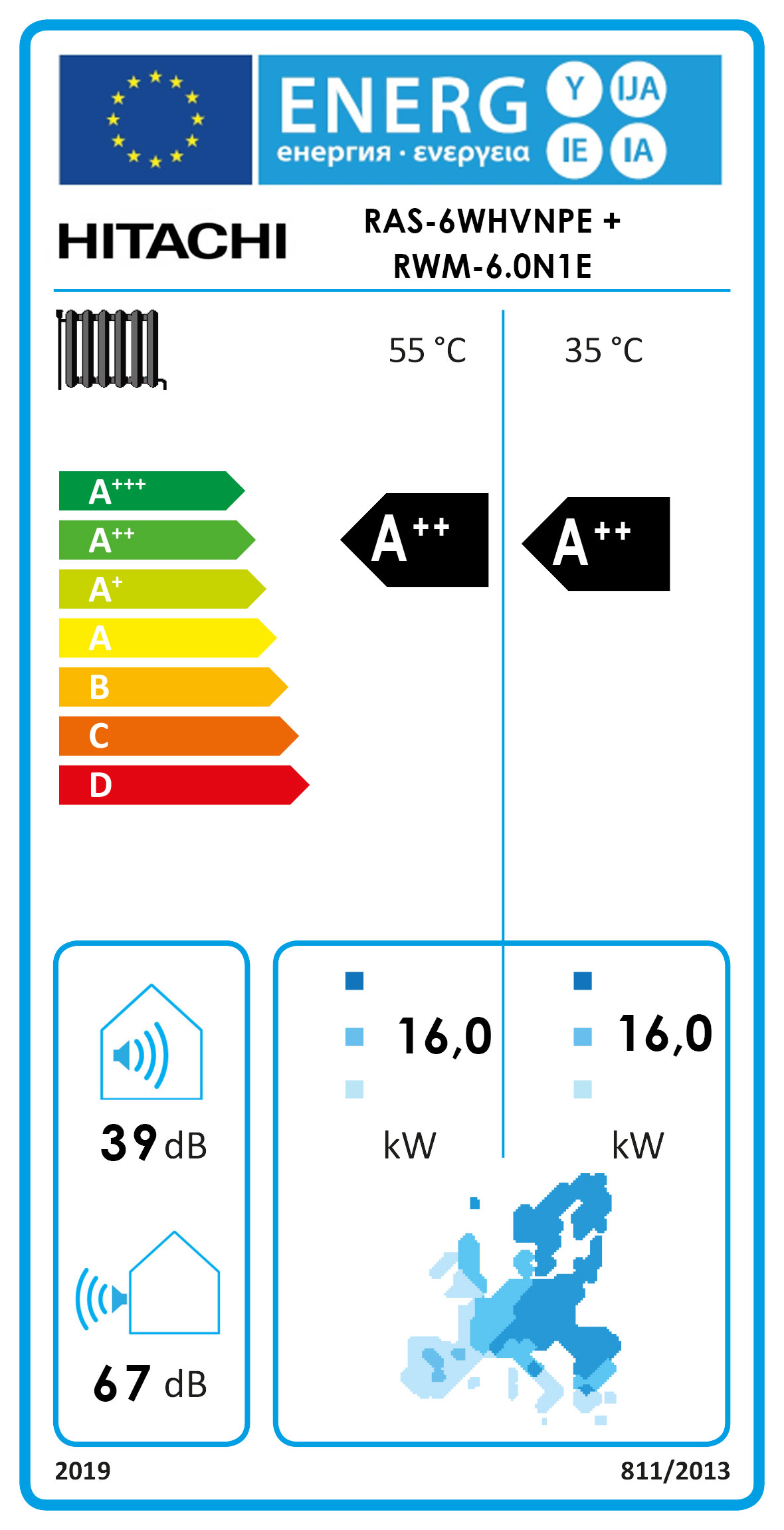

Hitachi Wärmepumpen Set YUTAKI S 16,0 kW RAS-6WHVNPE + RWM-6.0N1E - Außengerät + Hydromodul

Hitachi Wärmepumpen Set YUTAKI S Wärmepumpe und Hydromodul mit Bivalenzfunktion und Heizstab | 6 kW.

Außengerät Wärmepumpe Hitachi Yutaki S RAS-6WHVNPE | 16.0 kW | 10.5 kW
Mit dieser Serie werden die besonderen Anforderungen einer modernen Wärmepumpe erfüllt.

Gehäuse aus galvanisiertem und lackierten Stahlblech: Grauweiß (ähnlich RAL 9002). Im Hinblick auf die saisonalen Effizienzen kommt die neueste Generation der HITACHI Vollhermetischer Scroll-Verdichter mit GS-Wechselrichter zum Einsatz, welche vibrationsarm auf Schwingungsdämpfern montiert sind. Die neuen Inverterkompressoren bieten den effizienten Betrieb selbst im unteren Leistungsbereich. Steuerstromabsicherung, Kompressorschutz mittels Überstromsicherung, Heißgasüberwachung und Hochdruck-Pressostat.

Drehzahlgeregelte Axial-DC Ventilatoren, statisch und dynamisch ausgewuchtet, ermöglichen den Betrieb bei unterschiedlichsten Außentemperaturen. L-förmiger luftgekühlter Verflüssiger aus Kupferrohren mit speziell konstruierten Al-Kühllamellen für optimalen Wärmeaustausch (Slitless-Fin). Der Kältekreis besteht aus Kupferrohren mit Absperrventilen, 4-Wege-Umschaltventil, Flüssigkeitsabscheider, Hochdruckschalter, elektronisch geregeltem Expansionsventil, Kältemittelsammler, Hochdrucktransmitter sowie Bördelanschlüsse für die Kältemittelleitungen (bauseits).

Bei dieser Modellreihe sorgt zusätzlich ein eingebauter Heißgas-Bypass in der Einspritzleitung des Außenteils, für einen längeren Heizbetrieb und hält die Abtauphasen so gering wie möglich. Hierbei wird Heißgas in den Wärmetauscher eingespritzt, welches die Oberflächentemperatur anhebt und somit den Eisansatz so gering wie möglich hält. Die Gesamtkonzeptionierung des Außengerätes erzielt selbst bei tieferen Außentemperaturen eine stabile Heizleistung.

Dieses Gerät ist vorgefüllt mit R410A, fluorierte Treibhausgase mit einem Treibhauspotenzial von über 150.

Innengerät Hitachi Hydromodul RWM6.0N1E
Die sehr kompakte Bauform (Metallgehäuse Farbton: RAL 9010) ermöglicht den Service komplet von der Vorderseite. Der Steuerungskasten kann über Scharniere zur Seite geklappt werden und ermöglicht so den Zugang zu diversen Komponenten.
Alle Anschlüße nach unten ausgeführt. Dies ermöglicht eine schnelle Anbindung an das Rohrnetz bzw. reduziert die Montagefreiräume.

Optional kann bauseits ein 3 Wegeventil eingebunden werden, welches je nach Anwendung vom System automatisch vom Heizmodus (bzw. optional Kühlen) in die Warmwassererwärmung umschaltet (WW Tank optinal oder bauseitig). Eine E-Heizung ist bereits für den Heizkreis integriert und kann bei Bedarf auch im Notbetrieb über einen Schalter im Gerät (oder automatisiert) aktiviert werden.

Zusätzlich gibt es auch einen Notschalter, der den E-Heizstab des optionalen Warmwassertanks freigibt.

Die Isolierung der Einbauteile erhöht zusätzlich die Effizienz des gesamten Gerätes. Sollte zu der Heizfunktion auch eine Kühlfunktion gewünscht sein, kann dies optional nachgerüstet werden. Das automatische Entlüftungsprogramm unterstützt eine schnelle Inbetriebnahme. Ein Entlüftungsventil ist zusätzlich im Gerät eingebaut. Der neuartige Filter-Ball-Kugelhahn ermöglicht die schnelle Reinigung des Wasserfilters ohne langwieriges Ablassen und Befüllen der Anlage. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt.

Weitere Komponeten:
Effizienzpumpe | Multifunktionales connection board | Manometer | Filter-Ball-Kugelhahn | Sicherheitsüberduckventil | Wasserdrucküberwachung (Niederdruck) | Ausdehnungsgefäß | Elektrozusatzheizung für den Heizkreis mit thermischen Überhitzungsschutz | Entlüfter | Edelstahl Plattenwärmetauscher | Kältekreislauf mit elektronischen Expansionsventil | Kältemittelfilter sowie Bördelanschlüsse | Absperrventile (mit einem langen Handhebel) beigelegt (VL/RL)

Wärmeübertragung:
Wasserseitig bestehen folgende Anschlußmöglichkeiten: Fußbodenheizung, Niedertemperatur Radiatoren, Gebläsekonvektoren, ....

Vorlauftemperaturen über Wärmepumpe
RAS-4~10WH(V)NPE Heizen: +20°C~+60°C bei Außentemp. +25°C ~ -10°C (bis +45°C bei -20°C), Warmwassererwärmung (Option): bis +55°C WW, Kühlen (Option): +5°C~+22°C bei Außentemp. +46°C ~ +10°C

WÄRMEPUMPENREGLER
Der integrierte Regler mit deutscher Volltextanzeige ist von der Gerätefront zu bedienen. Zwei Bedienebenen trennen die nutzerbedingten Einstellungen von der Serviceebene. Gerade das Servicemenue ermöglicht eine Übersicht über alle Betriebsdaten und Fehlerhistorien. Für die Erstinbetriebnahme wurde ein neuartiges Setup entwickelt, welches die Anlage in nur wenigen Minuten an das bauseitige System parametriert. Für den Nutzer sind alle wichtigen Daten bzw. Status im Startmenü zusammengefaßt und lassen sich auch direkt ändern. Ein Favoritentaste ermöglicht den direkten Zugriff auf eine ausgewählte Funktion. Optional kann dieser Regler auch als Raumregler eingesetzt werden.

Bei der Einbindung in die hydraulischen Gegebenheiten ist ein offenes und umfangreiches Regelungskonzept notwendig. Der Hitachi Regler und auch das multifunktionale connection board ermöglichen standardmässig eine Vielzahl von Funktionen und offenen Kontakten.

Elektroheizung, werkseitig verbaut:
1x 6,0 kW, 3-stufig für Heizkreislauf

Kombinationsmöglichkeiten
Mono- oder Bivalente Systeme | Trinkwassererwärmung | Kühl oder Heizfunktion (Kühlen optional) | 2 verschiedene Heizkreise | verschiedene Fernbedienungen | Ansteuerung von zusätzlichen Pumpen, Mischventile bzw. interne E-Heizung | Wassererwärmung Schwimmbad (nur mit zusätzlichem Wärmetauscher) | Kombinationen mit Pufferspeicher | Kombinationen mit hydraulischer Weiche | Leistungszähler anschließbar (für gepulste Signale) | Solarmodul einbindung für die Warmwassererwärmung

Zusatzfunktionen
Stromtarif Signal (Ein/Aus) bzw. SG Ready | Estrich Trocknung | Entlüftungsmodus (über die Wasserpumpe) | Legionellen Schaltung (Warmwasser) | Umwältzpumpe für Warmwasser | Automatische Abschaltung im Sommer | Automatische Umschaltung Kühlen/Heizen (Kühlbetrieb optional) | Festlaufschutz Pumpen / Ventile | Testlauf Betrieb | Steuerung nach Heizkurve, Festwert oder variabler Kurve | Festlegung der minimalen und maximalen Wassertemperaturen | Abtauung über den Warmwassertank möglich | Auswahl Warmwasser-Erwärmungstyp: Schnell oder Effizient | Frostschutz Pumpenfunktion | Deaktivierung der E-Heizungen | Stufige oder symetrische Zuschaltung der E-Heizung | Notbetrieb über E-Heizung bzw. Heizkessel bei Ausfall der Wärmepumpe | Notbetrieb des Trinkwassertanks über E-Heizung (manuell) bei Ausfall der Wärmepumpe. | KNX, Modbus oder Wifi Kombination (Erweiterungsmodul notwendig) | Solarmodul einbindung für die Warmwassererwärmung | Automatische Sommer/Winterzeitumschaltung | Timerbetrieb für Heizung, Warmwasser oder Poolbeheizung | Pufferspeicherbetrieb (zusätzlicher Fühler notwendig) | Eco Pumpenbetrieb | Anzeige der Abgabe-Arbeitsleistung (kwh) je Monat und je Modus seit dem letzten Zurücksetzen. | Anzeige der Aufnahme-Arbeitsleistung (kwh) je Monat und je Modus seit dem letzten Zurücksetzen. (nur möglich falls ein Leistungszähler mit Pulsausgang integriert ist)

Externe Kontakte
7 Eingänge mit bis zu 16 möglichen Belegungen (zB. Solar, Schwimmbad, Leistungsmesser, Speicherladung, Eco Mode, Modusumschaltung, Smart Action, Ein/Aus …) | 8 Steuerausgänge mit bis zu 15 möglichen Belegungen (zB. Bivalentheizung, Solar, Pumpen, Ventile, Mischer …). Über eine optionale Zusatzplatine ATW-AOS-02 können bis zu 4 Betriebsinformationen als potentialfreie Ausgangssignale genutzt werden. | Bis zu 5 externe Temperaturfühler können je nach Kombination angeschlossen werden.

Wi-Fi-Steuerung | Optional
Mit der Hi-Kumo App können Sie das Gerät von überall auf der Welt ein- und ausschalten, die Temperatur einstellen oder die Anlage programmieren. Alles, was Sie benötigen, ist ein Mobiltelefon, eine Internetverbindung und ein Wi-Fi-Adapter (optional), um sich mit der Anlage zu verbinden.

Wie senken HITACHI Wärmepumpen meine Energiekosten ?
Eine Luft/Wasser Wärmepumpe nutzt die natürliche Umgebungsenergie zum Heizen oder Temperieren Ihrer Wohnräume. Ob Sie nun eine Ganzjahreslösung benötigen oder ein energetisch optimiertes, bivalentes System für die Übergangszeiten in Frühjahr und Herbst anstreben: Mit den Wärmepumpen von HITACHI finden Sie garantiert die Antwort auf Ihre Fragen.
Die Yutaki-Wärmepumpen bringen Ihre Innenräume zuverlässig auf Ihre Wohlfühltemperatur. Sie arbeiten selbst bei Außentemperaturen von –20°C noch zuverlässig.

Heizen und Kühlen gewünscht ? Mit der YUTAKI S kein Problem !
Sie eignet sich insbesondere für Neubauprojekte, die Sie idealerweise mit Fußbodenheizung ausstatten wollen. Mit dem Einsatz von Gebläsekonvektoren können Sie darüber hinaus die Yutaki S / Combi im Sommer zum Kühlen Ihrer Räumlichkeiten nutzen. Somit kann sie das ganze Jahr passgenau eingesetzt werden. Darüber hinaus verfügt sie über eine Legionellenschaltung und eine automatische Sommerschaltung, die Trinkwassererwärmung bleibt davon unberührt.

Wie funktioniert eine Wärmepumpe ?
Ganz einfach: Eine Wärmepumpe transportiert bei niedrigen Temperaturen von bis zu –20°C die Wärmeenergie der Umgebung über einen Kältemittelkreislauf von außen nach innen und wärmt das Rauminnere auf. Dies geschieht über unterschiedliche Heizsysteme (Fußbodenheizung, Radiatoren, Warmwasserspeicher). Hierüber kann auch Ihre Brauchwassererwärmung realisiert werden. Die natürliche Umgebungswärme wird so effizient genutzt und kostengünstige Heizenergie gewonnen.

Zusätzlich kann die Yutaki S von Hitachi diesen Vorgang umkehren. Im Sommer kann sie so Räume temperieren, indem sie ihnen Wärme entzieht und über die Außeneinheit in die Umgebung abgibt. Dies funktioniert über sogenannte Fancoils (Gebläsekonvektoren), die zur dezentralen Raumtemperierung eingesetzt werden. Selbstverständlich kann auch eine Temperaturabsenkung über die vorhandene Fußbodenheizung erfolgen.

Wie viel kann ich sparen ?
Hitachi Wärmepumpen sind äußerst effizient, so dass Sie im Vergleich zu herkömmlichen Heizungen deutlich Energie einsparen können. Je nachdem, ob Sie eine Elektroheizung mit anschließen oder Ihre bestehende Heizanlage mit einbinden. Ihr Fachpartner berät Sie vorab und bespricht mit Ihnen mögliche Kombinationen. Gleichzeitig müssen Sie keine zusätzliche Wärmequelle erschließen, wie dies bei einer Sole/Wasser Wärmepumpe der Fall wäre. Ihre Wärmequelle ist maßgeblich die Sonnenenergie, die in der Luft gespeichert ist.

Auch auf lange Sicht sind Wärmepumpen eine lohnenswerte Investition: Schwankende Rohstoffpreise interessieren Sie nur noch in geringem Maße. Ihr CO2-Verbrauch sinkt gegenüber einem Heizsystem mit fossilen Brennstoffen. So schonen Sie Ihren Geldbeutel und zur gleichen Zeit die Umwelt. Gleichzeitig steigern Sie den Wert Ihrer Immobilie mit einer modernen Anlage. Nutzen Sie auch Fördermöglichkeiten für Wärmepumpen – fragen Sie Ihren Energieberater !

Welche Hitachi Wärmepumpe ist für mich sinnvoll ?
Ihre Entscheidung hängt von vielen Faktoren ab: Wohnungs- bzw. Hausgröße, Einbausituation, Art und Anzahl der Heizelemente, gewünschte Warmwasserfunktion und vielem Mehr. Auch die Wohnumgebung und der Standort der Wärmepumpe spielt eine wichtige Rolle und ob es sich um einen Neu- oder Altbau handelt. Fragen Sie hierzu Ihren Fachpartner.

Ist der Einbau einfach ?
Ja, bei einer Modernisierung ebenso wie bei einer Neuinstallation. HITACHI Wärmepumpen können an alle gängigen Heizkörper, Fußbodenheizungen, Konvektoren und Warmwasserbereiter angeschlossen werden – ganz nach Ihren Wünschen und Bedürfnissen.

Wie schütze ich dadurch Klima und Natur ?
Die klassischen Energielieferanten sind derzeit Öl und Gas. Je nachdem, welche Energieform Sie nutzen, setzen diese fossilen Brennstoffe in unterschiedlichen Mengen umweltschädigendes CO2 frei. Eine Wärmepumpe läuft mit regenerativen Energien (Wärme aus der Luft) und Strom. Dieser muss natürlich ebenfalls produziert werden, setzt aber deutlich weniger CO2 frei, als konventionelle Heizsysteme. So leisten Sie einen wertvollen Beitrag zum Umweltschutz.

Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
